汩鸿环保助力成都第七再生水厂:一改“低颜值”,焕发全新貌!

时间:2023-02-22

地面是水草丰美、花团锦簇的体育公园,地下是机器昼夜不停歇、噪声污染小、环境污染小的污水处理厂。看似毫不相关的两者,却又相辅相成。利用地下污水处理厂的再生水在地面打造具有休闲游憩功能的亲水、亲自然的景观空间,实现地下与地上的有机联动,为周边居民提供闲暇时光的散步场所。采用全地下式双层箱体结构,箱体尺寸长246米、宽121.6米,平均高度18.5米,占地面积4.96万平方米。负二层为处理水池,负一层为辅助生产建筑物。项目建成后处理规模将达8万立方米/天,服务面积56.81平方公里。


汩鸿环保为该工程项目提供电动速闭闸门(双向止水),安装在污水处理厂进水闸门井中,可用于止水、流量管控及防倒灌。电动速闭闸门系统主要由闸门主体(闸板、密封边框、电动启闭机等)、液位计、控制系统等构成。闸板使用电力驱动,其行程/开度可由该处上下游的液位信号决定。

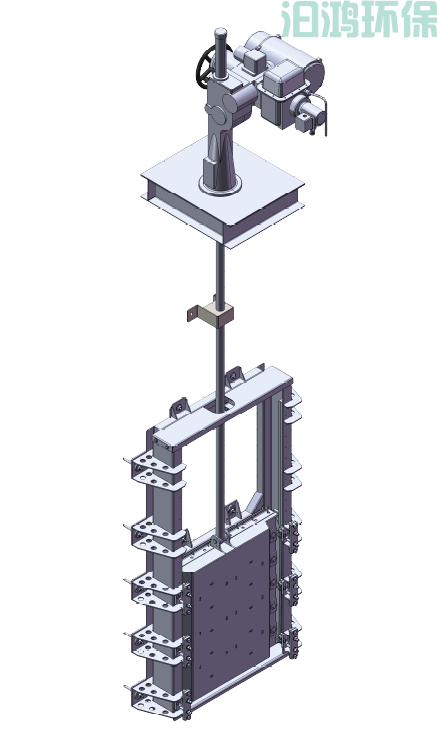

电动速闭闸门效果图


自动模式下

截污干管管口处的电动速闭闸门由上游的液位信号控制其启闭


1)常态下,进水井中的速闭闸门与厂内井中的速闭闸门保持常开状态,确保来水正常通过进入下游污水厂;

2)进水量增大时,当厂内井中水位上升至设定高度时,进水井速闭闸门与厂内井速闭闸门依次关闭,稳定下游污水厂的运行负载;

3)当厂内井中水位下降至设定高度时,厂内井速闭闸门与进水井速闭闸门依次打开,管道恢复进水;

4)当现场发生断电时,进水井速闭闸门与厂内井速闭闸门同时关闭,防止地下箱体淹没;

5)待现场恢复通电后,根据运行需求,两闸门可恢复打开状态,进入下一个工作周期。

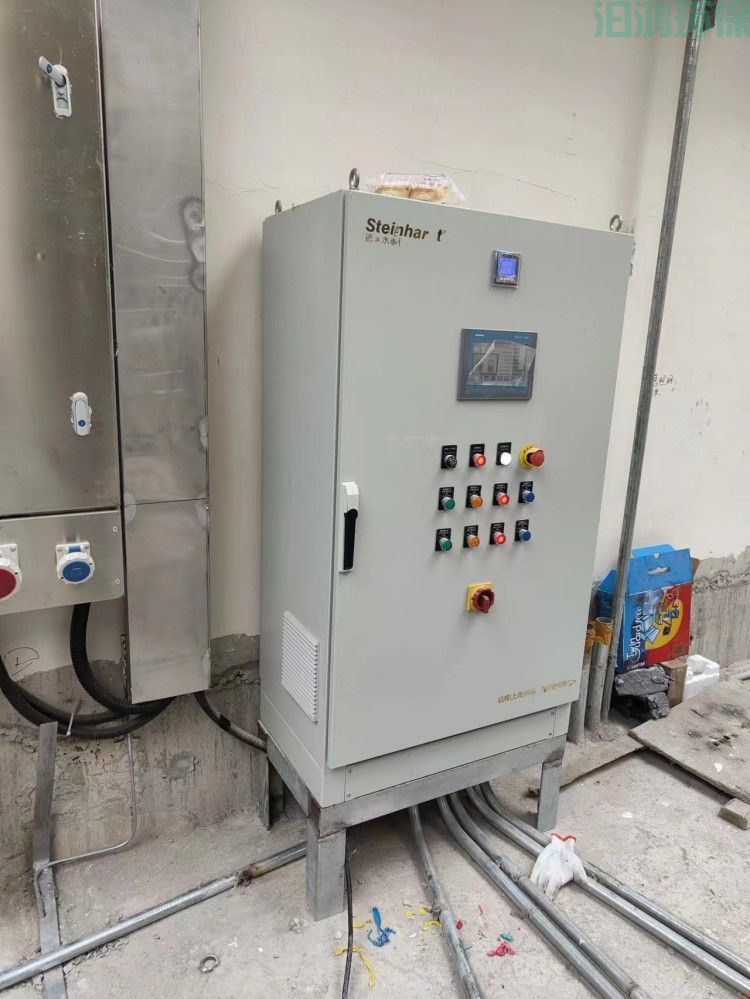

施工现场图一


该设备优势


1)使进水井保持低位出水,可防止沉积物在井底部淤积;

2)闸板向上开启,不占用前后空间,适用于上下游施工占地有限的工况;

3)不占用闸板下部空间,适用于无法深挖的工况;

4)采用柔性密封材料密封,能实现双向承压止水及四面密封;

5)闸板启闭速度快,开度可调节,适用于流量变化复杂的雨污分流系统;

6)可在系统故障或紧急状况(如现场意外断电)下自行快速关闭,保护整体工艺系统不受更严重的损伤;

7)操作简单,工况恢复后可一键复位;

8)运行控制、状态数据、电控系统工作状态可实现就地或远程实时监控。


速闭闸 (11)_副本.jpg

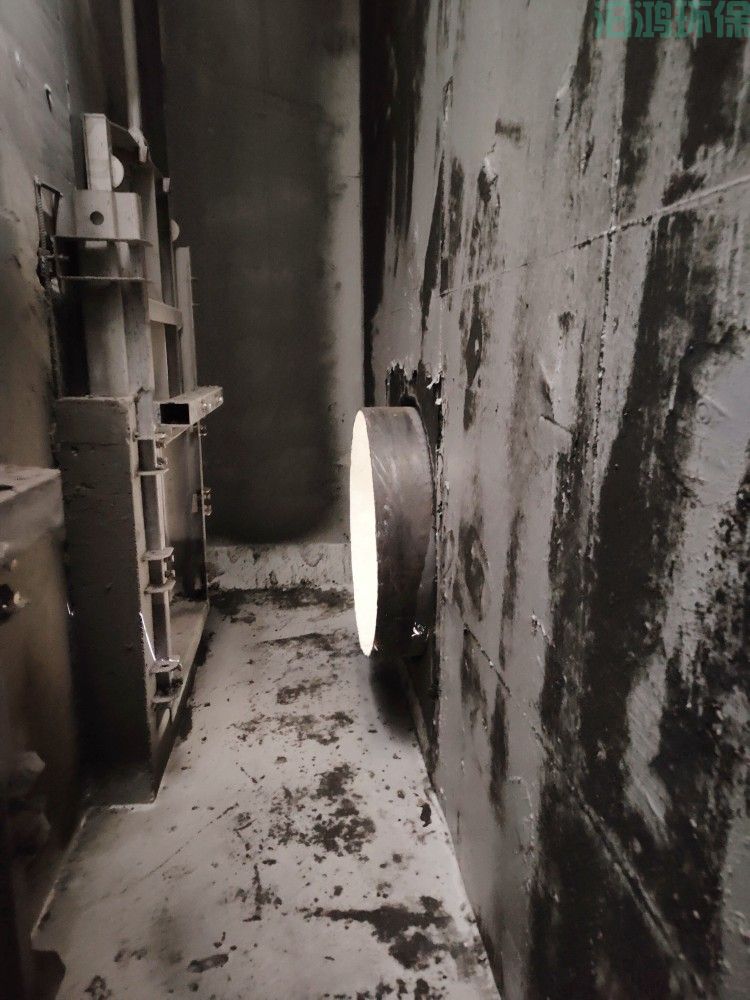

施工现场图二

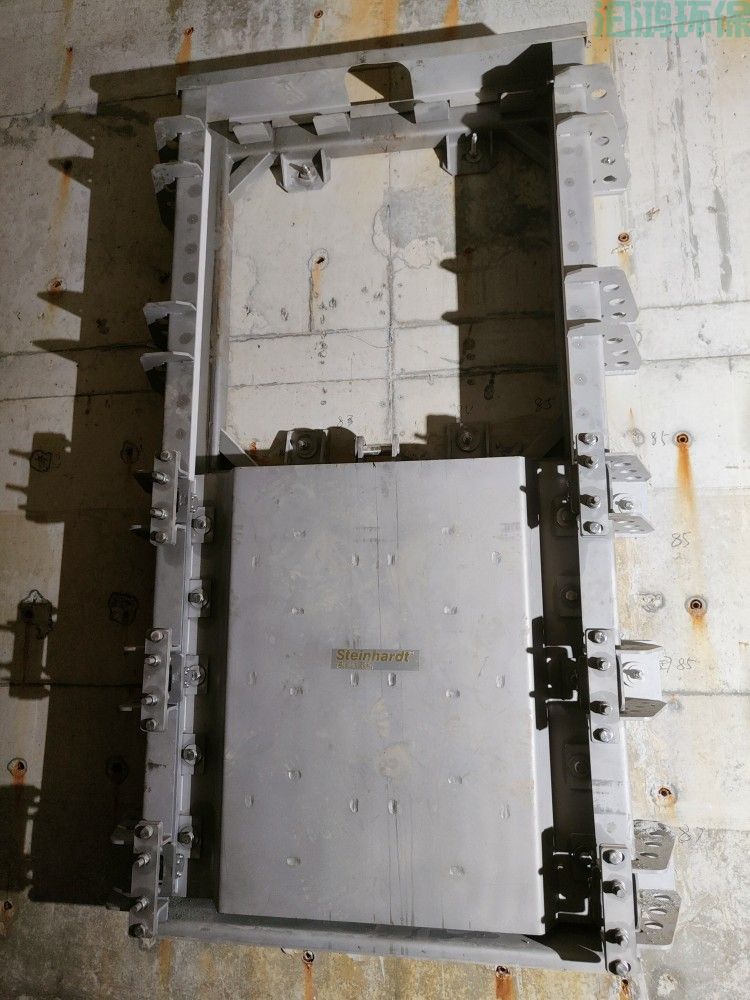

施工现场图三
